製品詳細
シャフト用ジャバラ

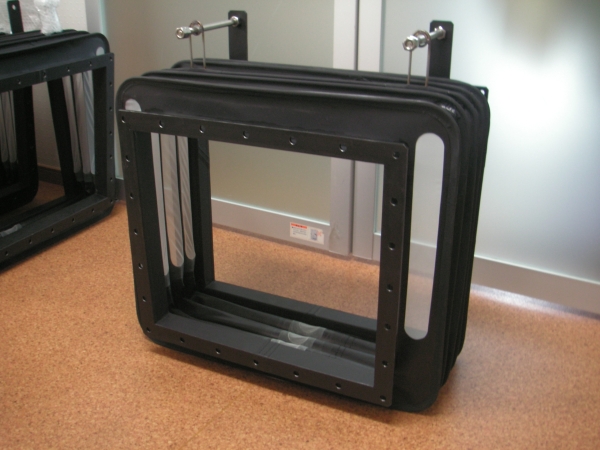

振動実験装置ガイド付ジャバラ （シャフト用ジャバラ）
・振動実験装置ガイド用ジャバラ
・複数のシリンダーをまとめて保護する為に極めて稀な形になりました。
・1秒間に320MMのきわめて速い伸縮速度なのでジャバラ内・外の空気の吸・排出のためのメッシュをジャバラの随所に設けました。
・寸法 640×620 MAX275 MIN135
NO.20271

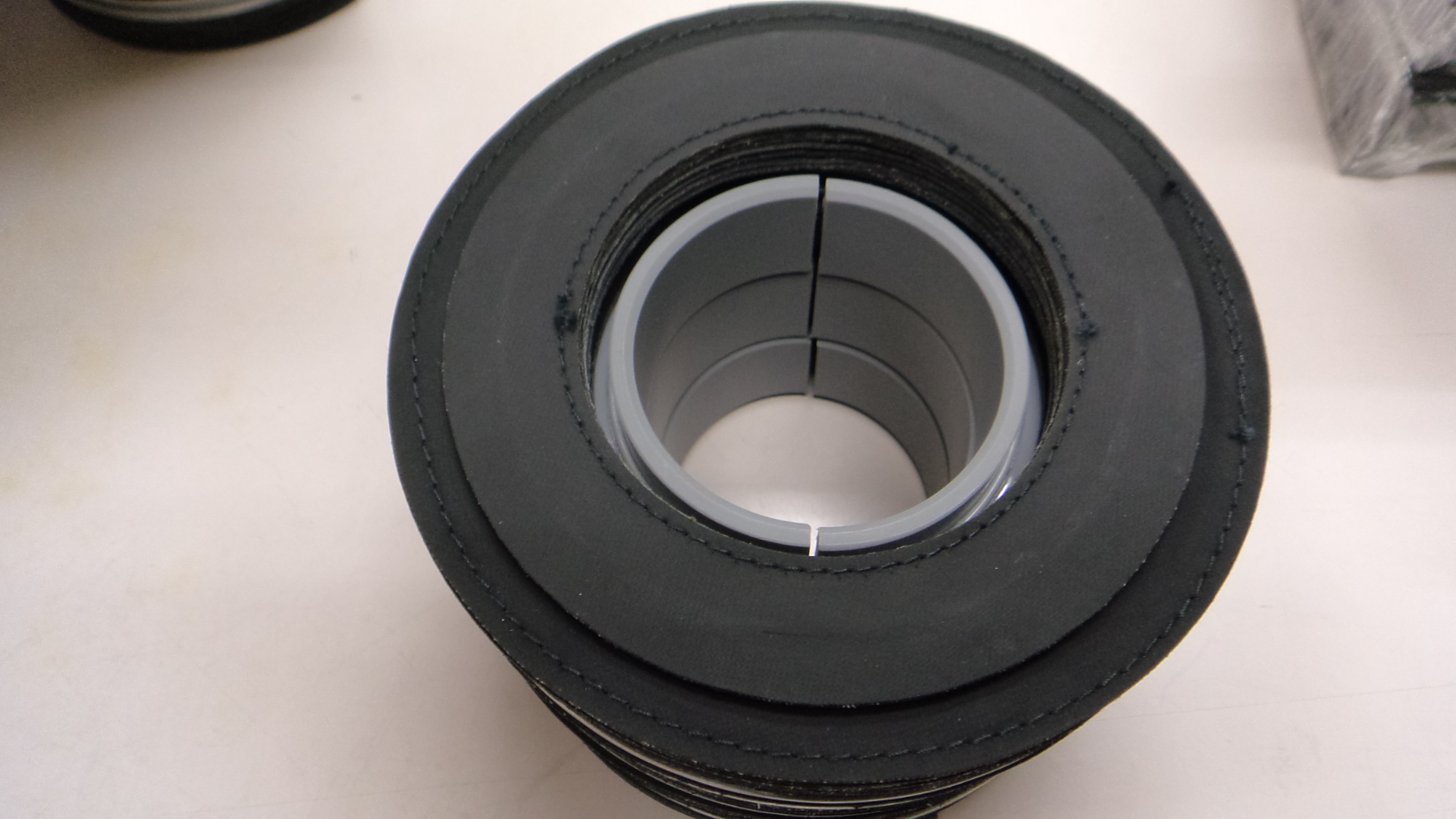

縫製式ジャバラ （シャフト用ジャバラ）
シリンダー用縫製式ジャバラ
寸法 φ300 MAX400 MIN36
備考：伸縮差が極端に大きいのでリングを用いないで縫製式のジャバラとした。
NO.18224

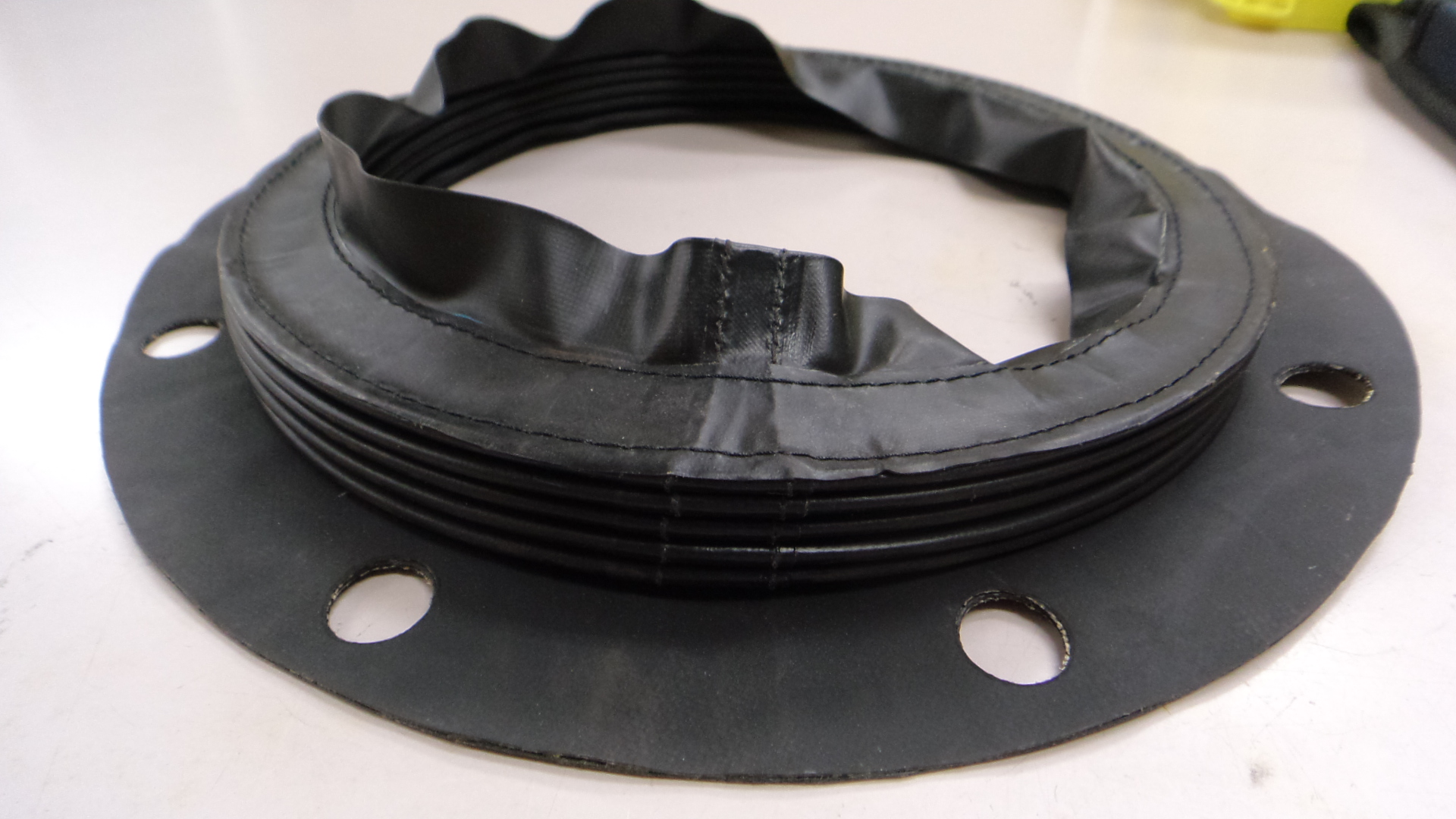

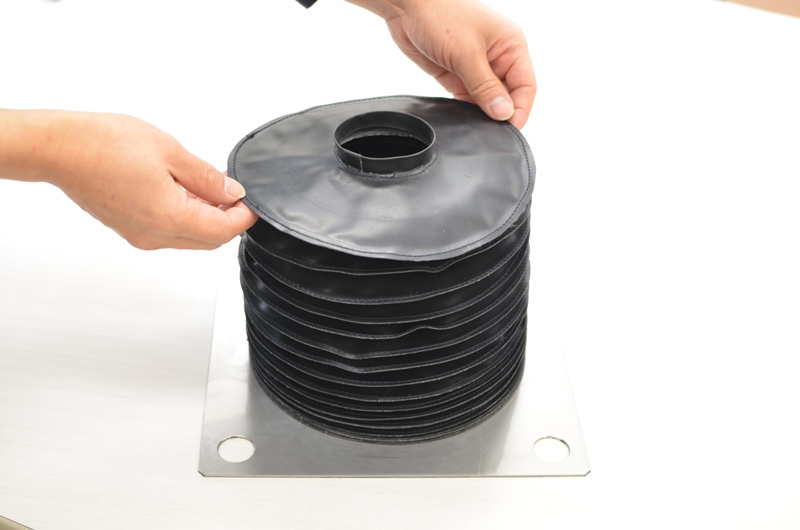

生地フランジ式 （シャフト用ジャバラ）
フランジが既にある場合、生地フランジで製作いたします。

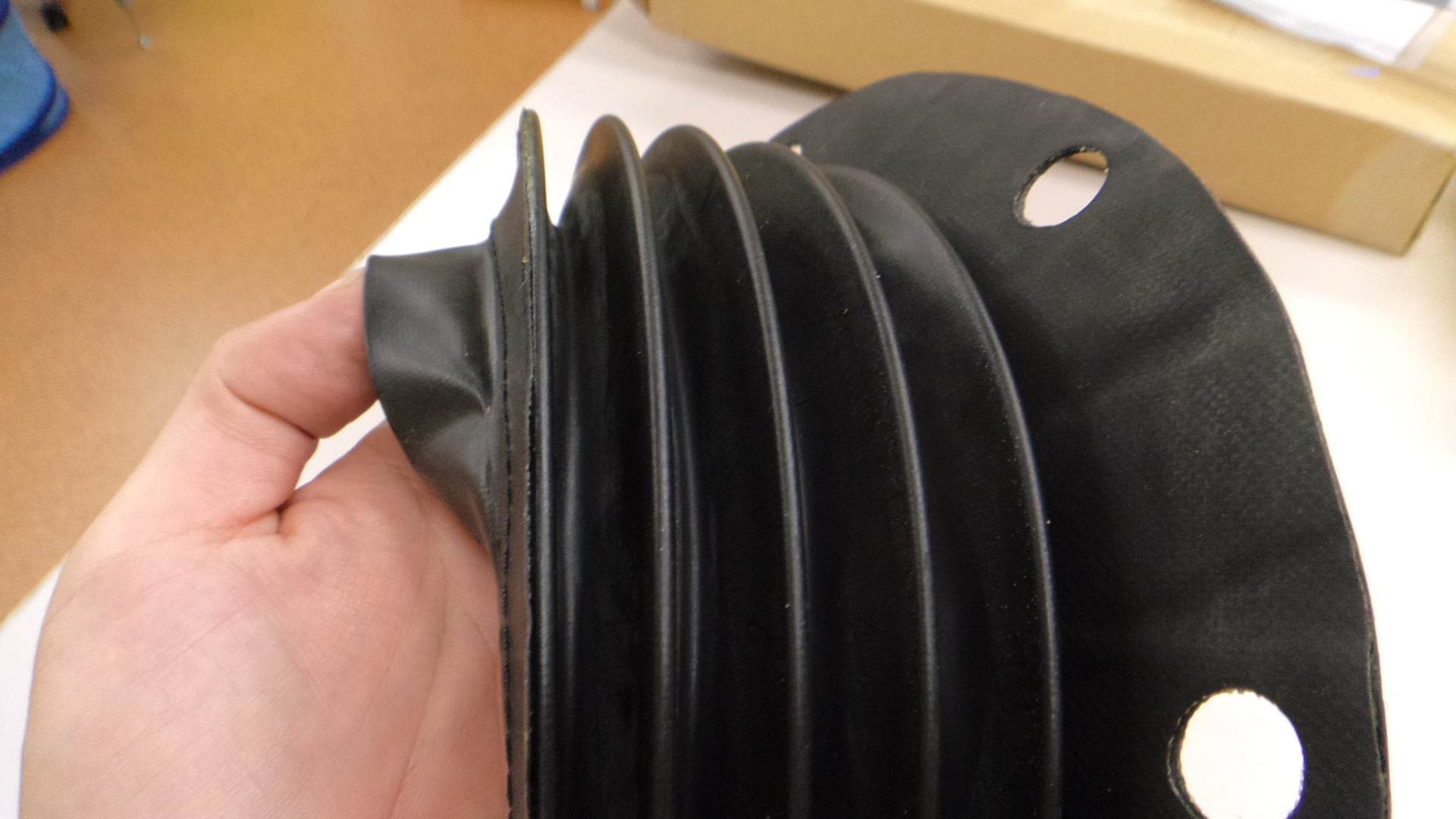

ボールネジ用縫製式 （シリンダー用ジャバラ）
ボールネジ部を保護する為のジャバラになります。

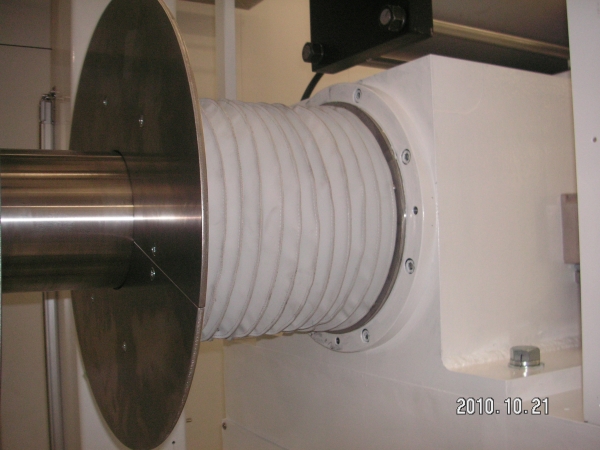

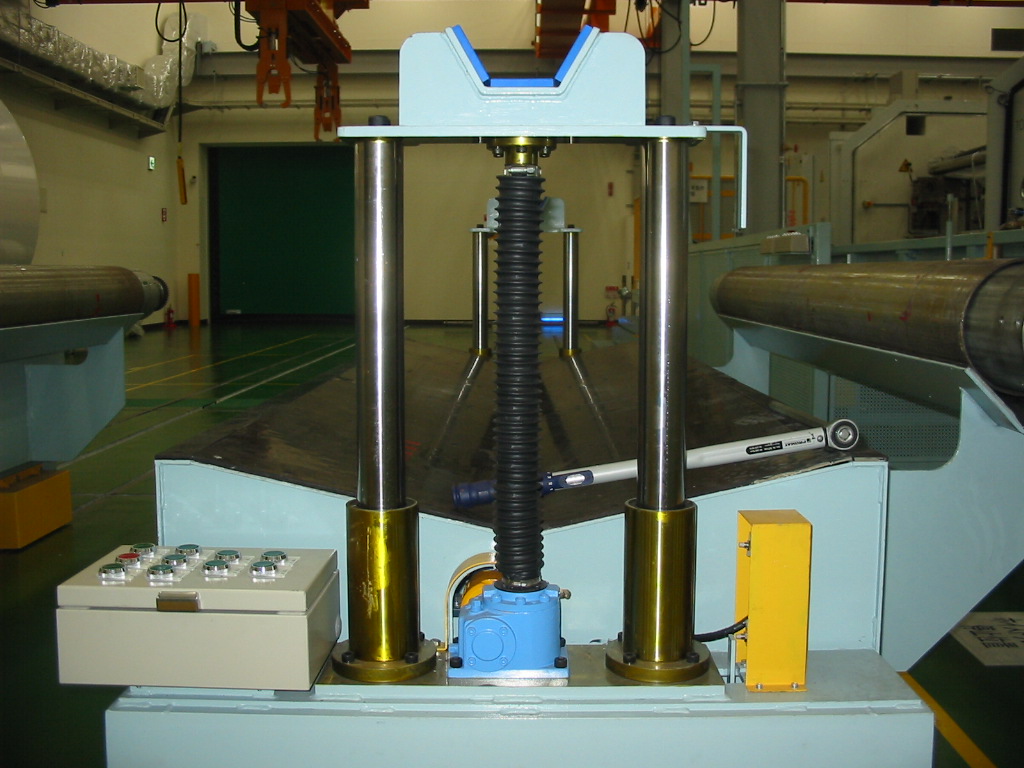

昇降機用ジャバラ （シャフト用ジャバラ）
昇降機に取り付けたシリンダー用ジャバラ
ガイド付シリンダー用 （シャフト用ジャバラ）
シリンダのロットやスクリューシャフトのねじを保護する目的のジャバラです。
すべてがオーダーメイドにより製作致しますので、金型等を必要としませんので1個からご注文いただけます。 さらに、小口径から大口径までどの様な寸法形状も製作可能です。

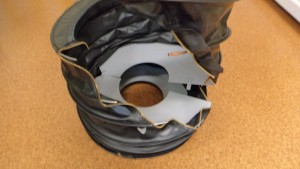

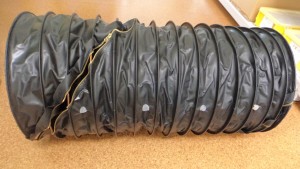

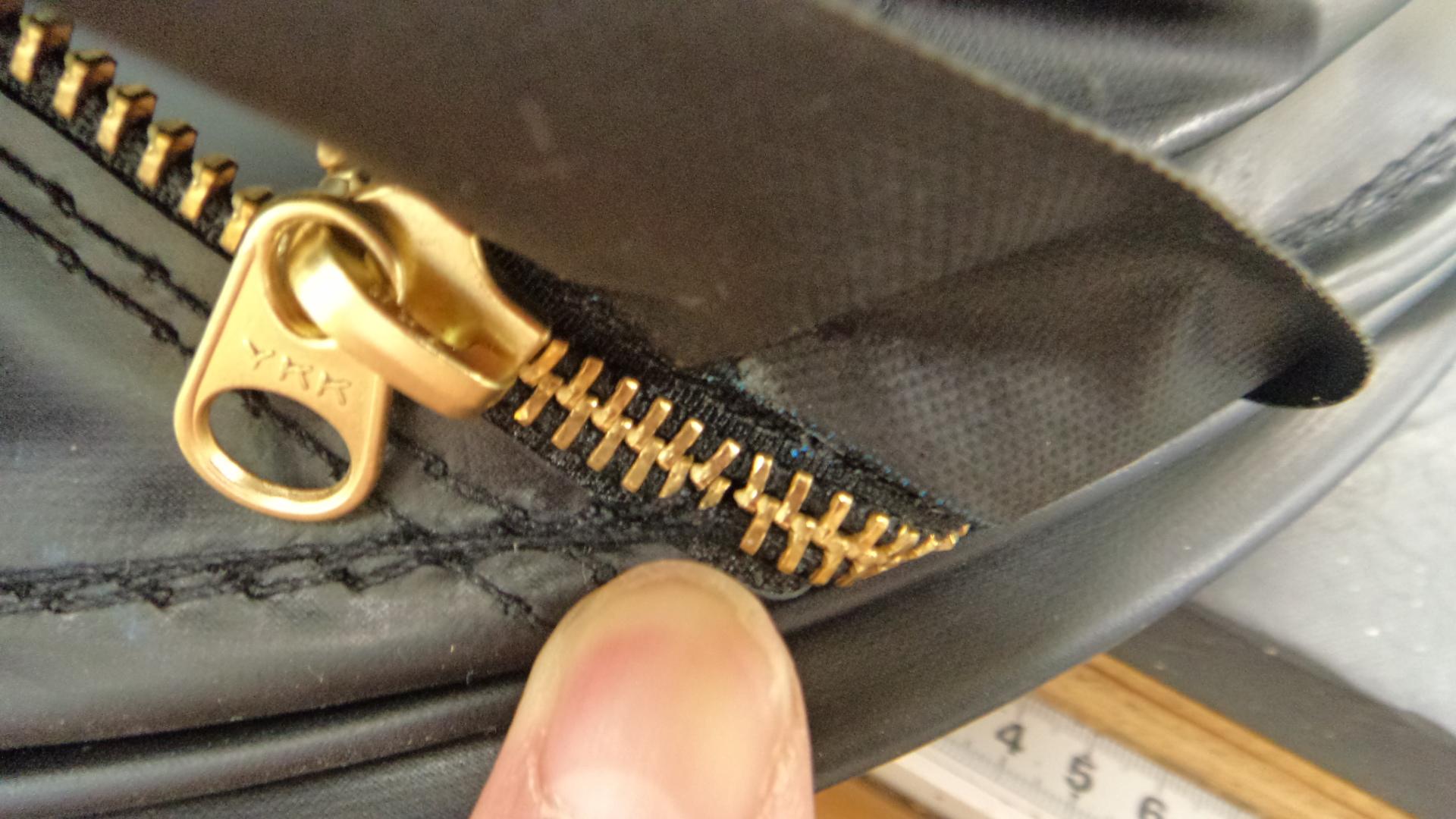

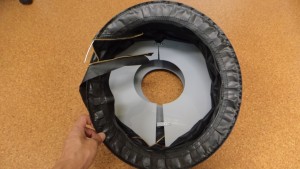

ファスナー式螺旋ジャバラ (シャフト用ジャバラ)
【メリット】
・機器を分解せずにジャバラを割ってファスナーで装着することができる。
【注意点】
・製作寸法に制約がある。約φ200からの製作となります。
・ジャバラをたたんだ時の寸法が大きくなる。
・写真はラセン状のファスナーですが、直線仕様も製作出来ます。

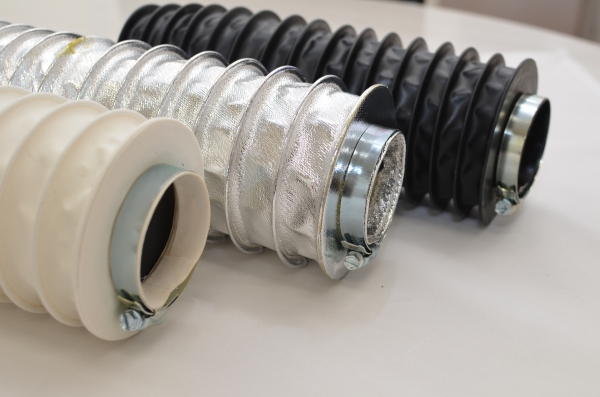

丸シャフト用ジャバラ（左からシリコン、アルミガラス、ＣＲ）
シリンダのロットやスクリューシャフトのねじを保護する目的で使用します。 すべてがオーダーメイドです。金型等を必要としませんので1個からご注文いただけます。 さらに、小口径から大口径までどの様な寸法形状も製作可能です。

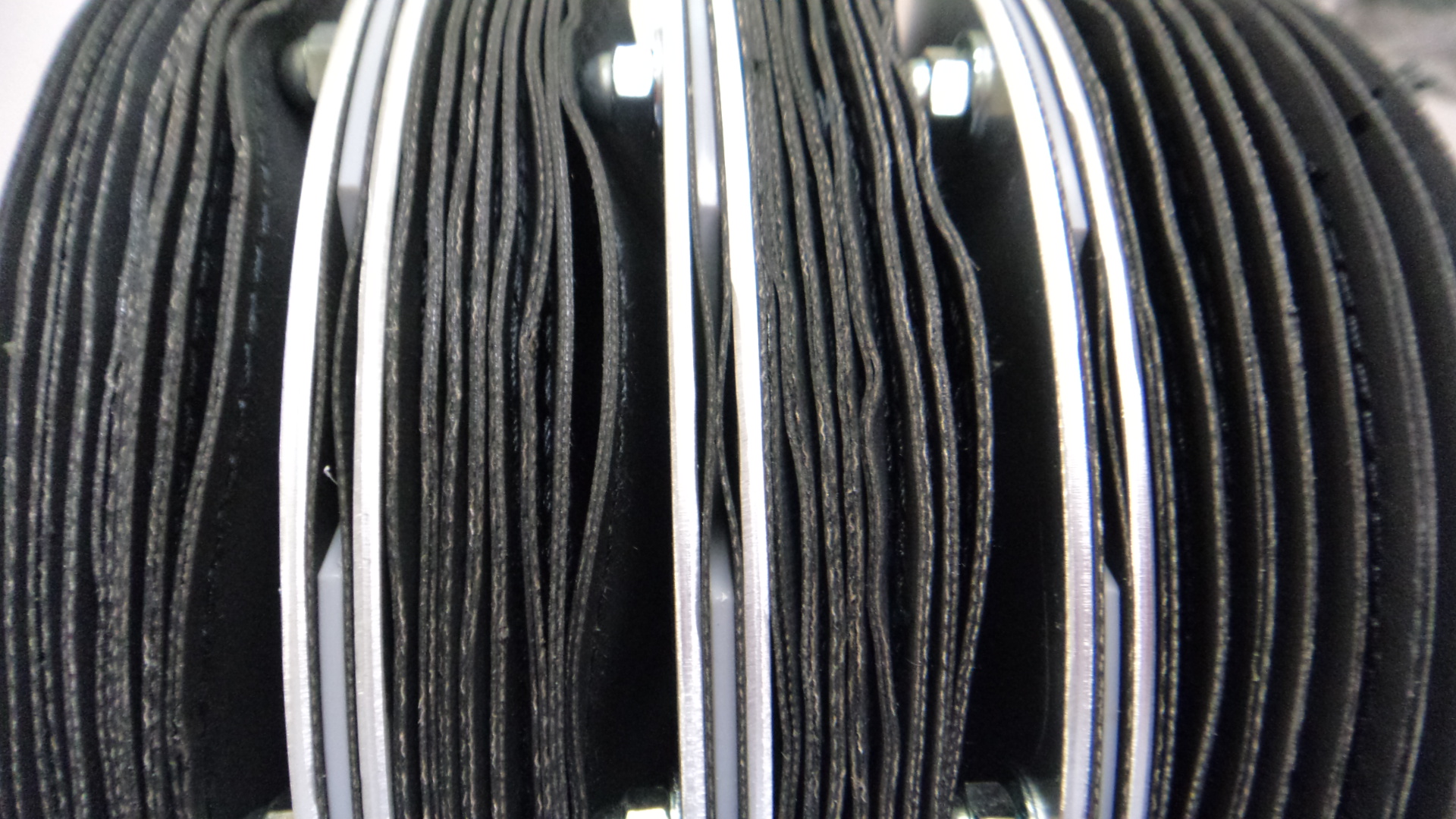

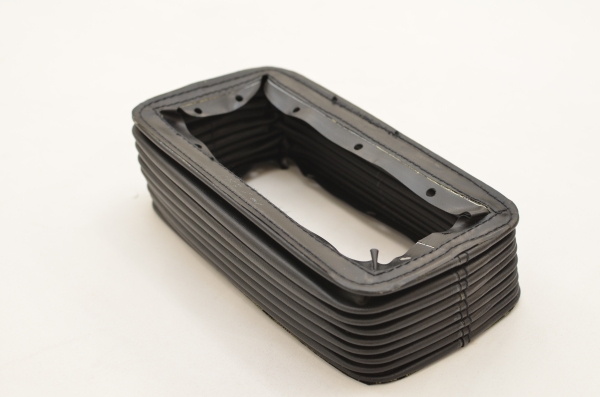

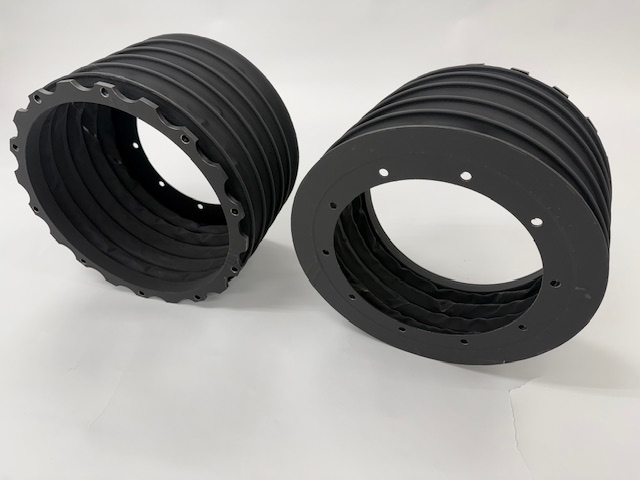

縫製式ジャバラ (シャフト用ジャバラ)
【説明】
・ジャバラの山部・谷部を縫製して製作する。
・ジャバラの外径にあまり制限がなくジャバラの収まり寸法が少ないところに有効
【注意点】
・ミシンで1山・1谷を交互に縫製します。お急ぎの場合不向きです

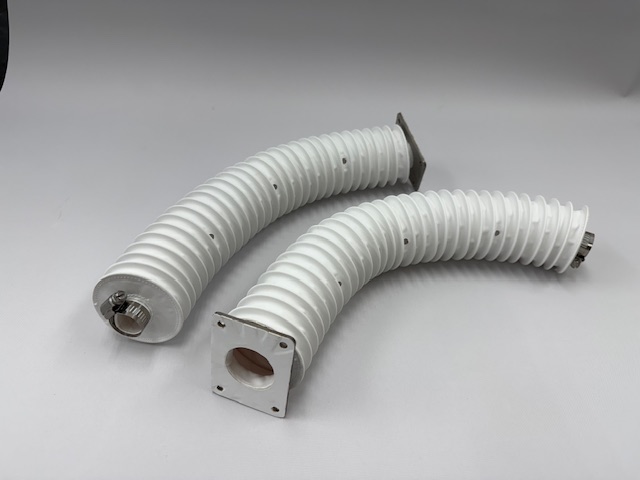

ＮＢＲ シリンダー用ジャバラ
ＮＢＲターポリン 防塵用シリンダー用ジャバラ
外径Φ６５Ｘ取付径Φ２２Ｘ４５０MAX～２００MIN
管理NO,２６６６９
